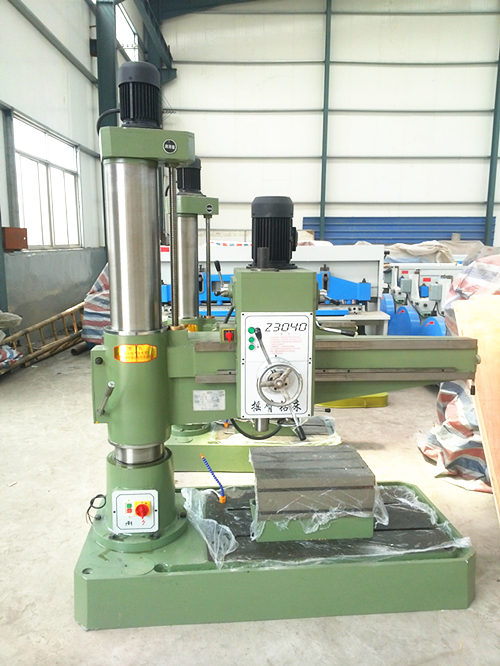

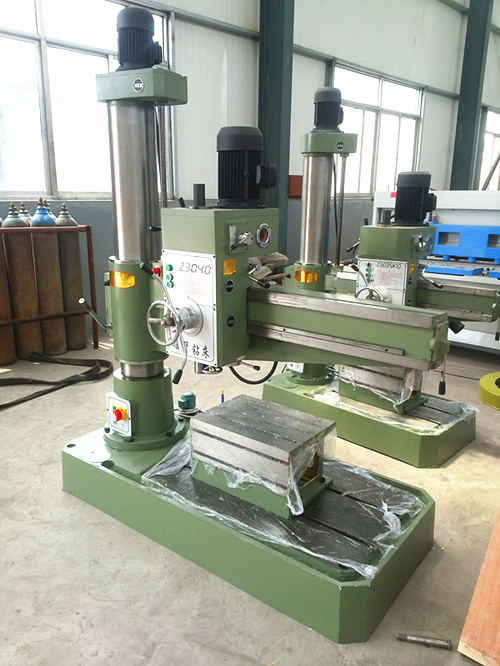

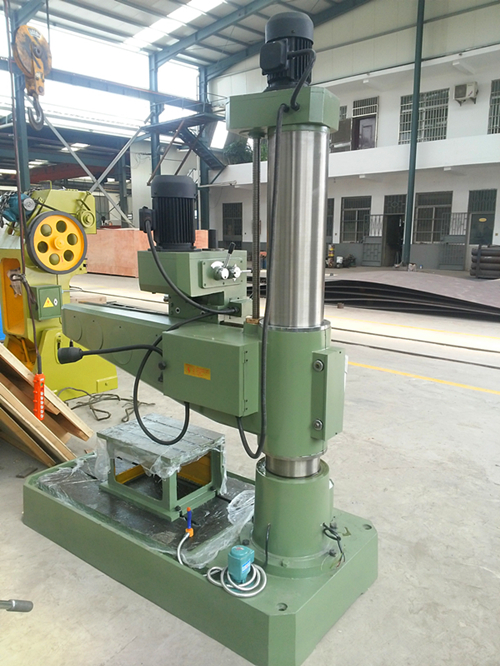

Z3040*13機械搖臂鉆床
- 品牌：???魯南新力
- 型號：???Z3040*13
搖臂鉆床，也可以稱為搖臂鉆。搖臂鉆是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
|
機床型號 |
Z3040×10/13 |
|
最大鉆孔直徑 |
Ф40mm |
|
主軸中心線至立柱母線距離（MAX） |
1000/1300mm |
|
主軸中心線至立柱母線距離（MIN） |
360mm |
|
主軸端面至底座工作面距離（MAX） |
1050/1150mm |
|
主軸端面至底座工作面距離（MIN） |
260mm |
|
主軸孔錐度莫氏 |
4 |
|
主軸行程 |
220mm |
|
主軸轉速級數 |
6 |
|
主軸轉速范圍 |
75-1200r/min |
|
主軸進給量級數 |
3 |
|
主軸進給量范圍 |
0.10-0.25mm/r |
|
主電機功率 |
2.2kw |
|
機床重量 凈重（約） |
1100/1300kg |
|
機床外形尺寸 |
1500*800*2200/1700*800*2200 |
