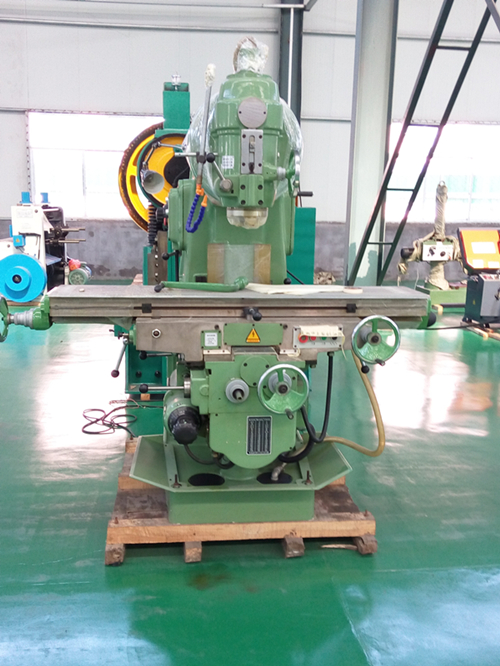

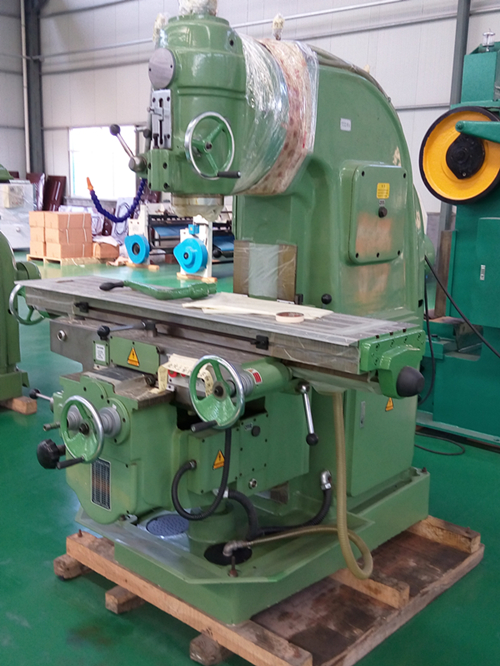

X5032銑床
更新：2015-1-24 10:31:31??????點擊：
- 品牌：???魯南新力
- 型號：???
產品介紹
銑床（millingmachine）系指主要用銑刀在工件上加工各種表面的機床。通常銑刀旋轉運動為主運動，工件（和）銑刀的移動為進給運動。它可以加工平面、溝槽，也可以加工各種曲面、齒輪等。銑床是用銑刀對工件進行銑削加工的機床。銑床除能銑削平面、溝槽、輪齒、螺紋和花鍵軸外，還能加工比較復雜的型面，效率較刨床高，在機械制造和修理部門得到廣泛應用。
銑床是一種用途廣泛的機床，在銑床上可以加工平面（水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪）、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時，工件裝在工作臺上或分度頭等附件上，銑刀旋轉為主運動，輔以工作臺或銑頭的進給運動，工件即可獲得所需的加工表面。由于是多刃斷續切削，因而銑床的生產率較高。簡單來說，銑床可以對工件進行銑削、鉆削和鏜孔加工的機床。
主要分類
一、按布局形式和適用范圍加以區分
3．單柱銑床和單臂銑床：前者的水平銑頭可沿立柱導軌移動，工作臺作縱向進給；后者的立銑頭可沿懸臂導軌水平移動，懸臂也可沿立柱導軌調整高度。兩者均用于加工大型零件。
4．工作臺不升降銑床：有矩形工作臺式和圓工作臺式兩種，是介于升降臺銑床和龍門銑床之間的一種中等規格的銑床。其垂直方向的運動由銑頭在立柱上升降來完成。
5．儀表銑床：一種小型的升降臺銑床，用于加工儀器儀表和其他小型零件。
二、按結構分
(3)滑枕式銑床
(4)龍門式銑床：床身水平布置，其兩側的立柱和連接梁構成門架的銑床。銑頭裝在橫梁和立柱上，可沿其導軌移動。通常橫梁可沿立柱導軌垂向移動，工作臺可沿床身導軌縱向移動，用于大件加工。
(5)平面銑床
(7)升降臺銑床：具有可沿床身導軌垂直移動的升降臺的銑床，通常安裝在升降臺上的工作臺和滑鞍可分別作縱向、橫向移動。立式炮塔銑床正面
(8)搖臂銑床
(9)床身式銑床
(10)專用銑床：例如工具銑床：用于銑削工具模具的銑床，加工精度高，加工形狀復雜。
三、按控制方式分
| X5032立式銑床技術參數 | X5032 | X5032B |
| 主軸端面到工作臺距離mm | 60-410 | 60-410 |
| 主軸孔錐度 | 7;24ISO50 | 7;24ISO50 |
| 主軸孔徑 | 29 | 29 |
| 主軸轉速 | 30-1500/18級 | 30-1500/18級 |
| 立銑頭最大回轉角度 | 正負45度 | 正負45度 |
| 主軸軸向移動距離 | 85 | 85 |
| 工作臺尺寸 | 1325X320 | 1700X400 |
| 工作臺行程縱向/橫向/垂向【手動/機動】 | X 720/700Y255/240Z370/350 | X900/880Y255/240Z370/350 |
| 工作臺進給范圍縱向/橫向/垂向 | 23.5-1180 23.5-1180 8-394 | 23.5-118023.5-1180 8-394 |
| 工作臺快速移動速度縱向/橫向/垂向 | 2300/2300/770 | 2300/2300/770 |
| T型槽 槽數/槽寬/槽距 | 3/18/70 | 3/18/70 |
| 主電機功率 | 7.5 | 7.5 |
| 進給電機功率 | 1.5 | 1.5 |
| 外形尺寸 | 2530X1890X2380 | 2530X2050X2380 |
| 機床凈重 | 3200 | 3300 |
